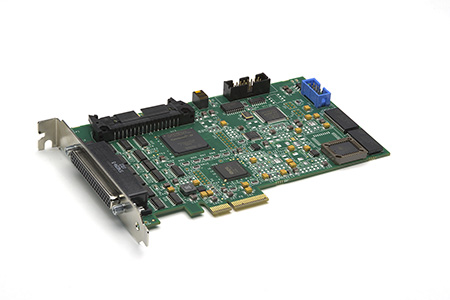

Neon-DIF用32位差分接口取代了Camera Link前端，融合了創新PCle的速度與早期差分數據設備的強大特性。使用Neon-DIF簡化工業、醫療和半導體成像應用，這是一款既易于使用又非?？煽康牟罘謳ト∑?，應用十分廣泛。Neon-DIF以相機最高幀/數據速率的速度捕獲圖像，精確的圖像采集適用于苛刻的應用。
Neon-DIF專為OEM客戶提供了PCI Express總線、差分接口、具有價格優勢的設計。目標市場是目前已經不再使用幀抓取器但相機和應用程序仍十分重要的應用領域。該產品還填補了另一差分領域的空白，即PC需要升級，但幀抓取器具有PCI接口。帶有PCI插槽的主板正越來越稀少。這導致希望將應用程序移植到64位Windows系統的客戶發現，新的操作系統不支持其差分幀抓取器。而Neon-DIF可為以上情況提供解決方案。
Neon-DIF不僅適用于以上傳統遺留情況，還適用于除相機外其他輸出差分數據的多種設備。Neon-DIF可以從大多數設備中獲取數據，并有效地將其DMA到主機內存中。

Flow Thru架構

Flow Thru架構由用戶可編程視頻流水線、靈活的相機控制單元、高效的高速視頻FIFO和高度優化的分散/聚集DMA引擎組成，允許Neon-DIF控制、獲取、重新格式化，并以相機速度零延遲、零CPU使用率地直接將視頻數據傳輸?shù)接脩舻膽?yīng)用程序。Flow Thru架構不斷優化和增強，以支持多種成像應用，如文檔/包裝處理、半導體、連續卷材檢測、序列捕獲和運動分析。它可以輕松適應應用程序的特定要求。

軟件支持

Neon-DIF的軟件開發工具包（SDK），該工具包適用于32位和64位Windows平臺。SDK是板級通用的，可以與同系列所有幀抓取器一起使用。該工具包為有興趣使用第三方軟件的用戶提供驅動程序、DLL和配置使用程序。對于有興趣開發自己的應用程序的客戶，SDK提供了頭文件、庫和大量示例代碼。SDK提供了廣泛的應用程序編程接口（API），從低級直接硬件訪問到高級自動緩沖區管理。每一行代碼都經過精心設計，可在惡劣的工業條件下實現可靠性。同時，優先考慮易用性和縮短開發時間。

PCI Express接口

Neon-DIF使用x4 PCI Express總線接口。與PCI總線相比，PCI Express總線的DMA性能大幅提升。然而，PCI Express總線始終是點對點的。這意味著Neon-DIF不與其他設備共享總線。在大多數主板架構中，它將直接與內存總線上的PCI芯片組通信。無論系統負載如何，這種直接連接都等同于更高的持續DMA帶寬。大多數主板還支持所有PCI Express插槽的全DMA速率。該板適用于多種插槽，這不僅意味著可使用x16，x8和x4插槽，同時，使用x4連接器的x1插槽也正成為趨勢。

相機控制和I/O

由GUI相機文件編輯實用程序（CamED）支持，Neon可以獲取固定或可變大小的圖像，并具有可編程ROI子窗口功能。該板為連接到電路板的每個相機提供全套相機控制信號（CC1、CC2、CC3、CC4）和同步輸入（LVAL、FVAL、PCLK、觸發器和編碼器），最多可連接四個相機。盡管可以通過設置編碼器/觸發器的信號來驅動所有相機，但這些信號是完全獨立的。還有大量可編程通用輸出和輸入，與相機的時序無關。

產品規格：

>> 32位差分接口

>> 接受LVDS（RS644）和RS-422信號

>> 可編程時鐘輸出

>> 連接器引腳與BitFlow的Road Runner和R3-Dif兼容

>> 兼容Road Runner和R3-Dif使用的電纜

>> 主連接器上支持串行通信

>> 半尺寸x4 PCI Express板

>> 在85MHz時最多獲得32位

>> 內部連接器上的I/O，附件中的電纜可以從PC中獲取信號

>> FlowThru技術意味著不需要板載內存

>> DMA數據速率高達528MB/S

>> 支持高達256K x 128K的圖像

>> 沒有幀速率限制

>> 用于外部控制采集的觸發器和編碼器

>> 可編程信號發生器，用于相機控制

>> 適用于復雜應用的復雜觸發模式

>> 使用線掃相機可獲取可變長度幀

>> 正交編碼器支持包括復雜的觸發方案

>> 編碼器分頻器/倍頻器

>> 板載定時發生器支持高分辨率曝光控制

>> Windows XP/2003/Vista/Windows 7/10的驅動程序、實用程序和示例

>> 支持32位和64位操作系統

>> 大多數第三方處理環境的操作系統

>> 獲取遠遠超出4GB屏障的圖像序列

>> 符合RoHS標準
