隨著工業的蓬勃發展，橡膠產品正被越來越多的應用在更高要求的工業產品領域。橡膠密封圈、橡膠按鍵等都是很常見的配件，隨著工業精細化的產品開發，產品對橡膠零件的技術要求就會不斷提高。但橡膠零件的品質控制不像金屬、塑膠材質的產品一樣方便直接，因?yàn)橄鹉z產品本身是有彈性的、外力接觸會發生形變，測量的時候傳統接觸式測量根本沒辦法實施，加上橡膠產品很多都是黑色的，表面如果有裂紋、等瑕疵也不容易被發現。

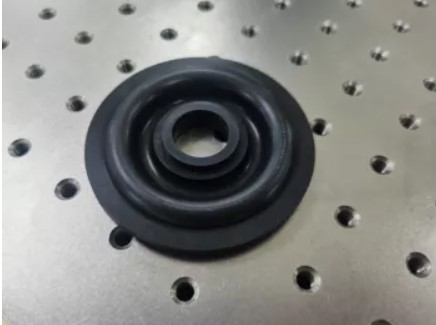

如圖所示為增壓稠化儀漿杯內部作為密封件使用的橡膠隔膜。

不難看出，該橡膠零件表面較為復雜，且本身有彈性，無法使用常規的檢測工具測量。但是如果尺寸差距過大，則會影響隔膜的使用壽命甚至無法使用。

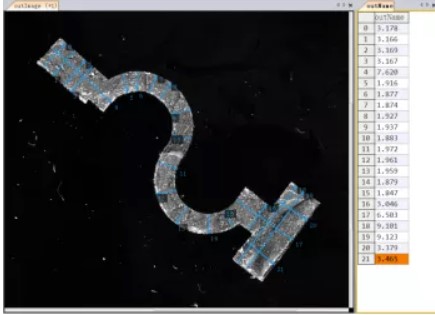

通常情況下，可以裁取一小段隔膜來進行2D機器視覺測量，效果如下所示。

但由于裁剪的手法和方向不同，導致整體截面并不平整，得出的數據與真實值還是有很大的偏差。且此種測量方法導致橡膠制品人為消耗，無法投入實際生產檢測過程當中。

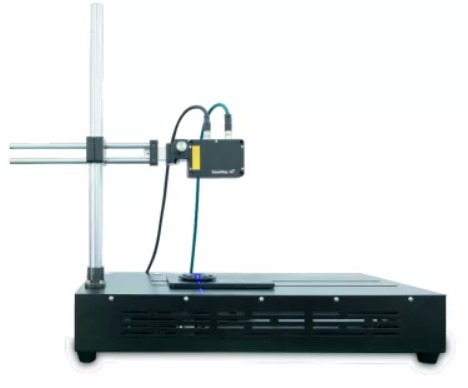

那么有什么方法可以不接觸橡膠制品來進行高精度測量呢？答案當然是有的，光虎視覺使用3D線激光輪廓相機針對橡膠隔膜進行表面3D點云數據獲取，再借由獲取的圖像進行圖像處理，得到想要的測量結果。

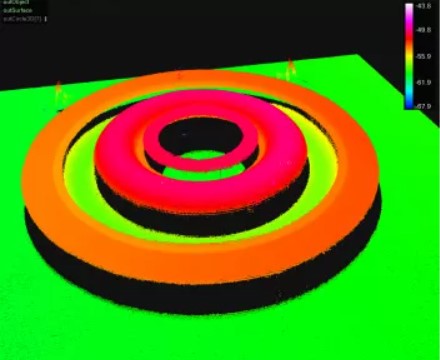

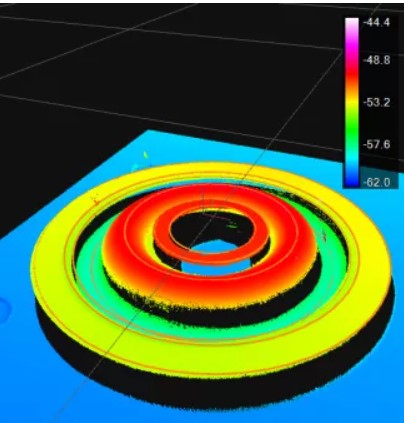

3D圖像如下：

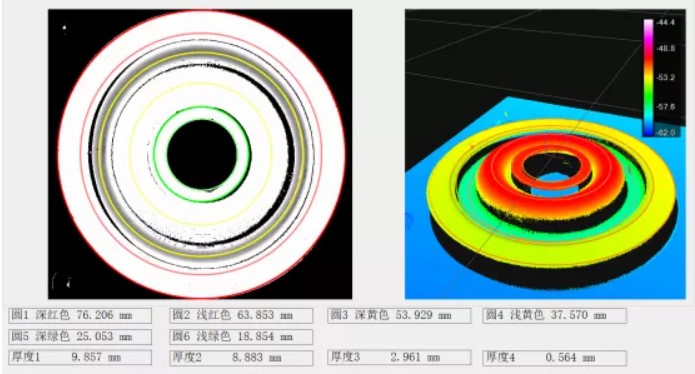

圖像分析結果如下：

可以輕松得到橡膠隔膜的各尺寸數據，從而提高整體的質量檢測工作的效率。

【來源：光虎光學內部培訓資料】
