機器視覺中CXP接口的優勢及應用

  • 來源:光虎

圖片

目前成熟的機器視覺數據接口,如GigE、CameraLinkUSB3,由于能提供足夠的帶寬,所以基本可以滿足絕大多數中低端的應用需求,同時也限制了提高性能的能力。

CoaXPress的優勢

對于同時使用多臺高吞吐量相機的使用者而言,這三種數據接口并不能滿足他們的需求。隨之而來的便是CoaXPress(CXP),它是一種高速、點對點的串行通信接口,可以通過現成的75Ω同軸電纜傳輸數據。2008年推出的最初版本的CXP支持6.25Gbps的最大數據速率,大約比普通的GigE快6倍,比USB3.0快40%。CXP的第二個版本又增加了兩個速度:即10Gbps(CXP-10)和12.5Gbps(CXP-12),非常適合支持高分辨率的高速相機,并且也沒有多根線纜和連接器的復雜性和成本。在同一平臺很容易進行適應和擴展,以此來滿足快速變化的需求。

圖片

除了CoaXPress提供的極高的傳輸速度,集成商非常重視CXP對100米及以上電纜距離的支持。CXP為系統集成商提供了更大的靈活性,同時也為以前只能在幾米內完成視覺部分的人提供了更大的靈活性。如果距離不夠,用戶也可以部署較厚的同軸線纜,此外,CoaXPress還能夠通過光纖進行傳輸。


CXP的另一大優點是,未壓縮的數據、電源電壓和低速上行鏈路都同時分布在一根電纜上,大大降低了系統的復雜性和潛在的故障點。此外,由于許多傳統的安全、廣播和監視系統都使用模擬相機,這些系統也可以很容易地使用CXP相機進行升級,而不需要更換整個電纜基礎設施。同軸電纜具有良好的電磁/射頻干擾保護,減少停機或延遲的風險。并且,CoaXPress支持GenICam協議,這是一個由歐洲機器視覺協會標準化的應用程序編程接口。GenICam被許多行業合作伙伴廣泛采用,它加速和簡化了應用程序的開發和升級組件。

CoaXPress 的應用

多相機體系結構因?yàn)槠渫ㄟ^多角度捕捉同一物體,提高精度,在工業規范中被廣泛應用。例如,在一個四相機系統中,兩個側面視圖和物體的頂部、底部可以同時被捕捉,并且是通過一個幀觸發器精確觸發四個通道。同步觸發控制意味著這四個相機有效地充當了一個角色,即使它們以不同的速度或分辨率運行。可以想象一下這種系統給裝瓶設備帶來的優勢:四個相機可以同時檢查填充水平、產品標簽、瓶蓋和容器成型。

圖片

除了更多的細節檢測,多攝像機系統經常被用來產生一個更大的視場。例如,如果一個部件是6英寸長,視場需要略大于6英寸,假設設備可以在這個視場中定位該部件。更多的相機等同于更有效的視場。

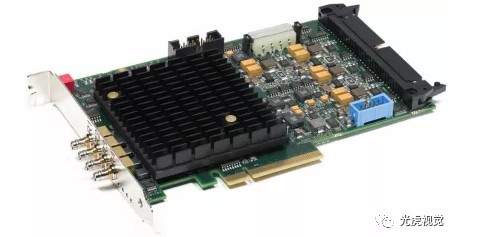

正如上文所描述的,數十年來,多相機系統一直是機器視覺中常用的一種方式。但使用CXP接口則是一個新的嘗試,它可以使多個相機通過一個幀抓取器(圖像采集卡)連接在傳輸距離長、便宜、牢固的同軸電纜上,同時還有零延遲和精確同步的優點。各種分辨率的相機以不同幀率可以連接到一個CXP的圖像采集卡上,每個執行不同的檢查任務。


【來源:光虎光學內部培訓資料】
